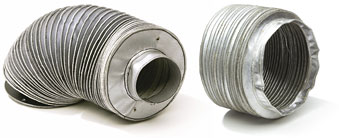

Fuelles circulares

Características de los fuelles circulares

Los fuelles están construidos a partir de tejido de poliamida rígido con capas de PVC en ambos lados.

Estas protecciones se aplican para proteger los husillos, ejes columnas y para la protección de la fibra óptica en las máquinas láser.

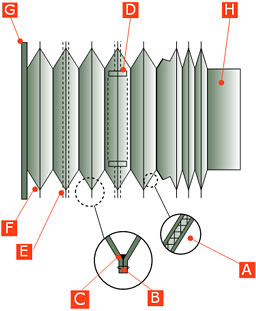

Partes del fuelle circular

• A Tejido en nylon con capas de PVC.
• B Costura.
• C Recubrimiento de silicona.
• D Patines en PVC.
• E Anilla de acero, cuando los fuelles son de grandes dimensiones.
• F Orificios de salida de aire.
• G Soporte de sujeción a la máquina.
• H Collarín de fijación a la máquina.

Sistemas de apertura de los fuelles circulares

Por lo que se refiere a los elementos protectores de gran peso y de orientación vertical, tecnifuelle introduce unos sistemas de apertura:

SISTEMA 1
Dispositivo de estiramiento a manera de apertura por unos elementos - grapas-, situadas en el bastidor de soporte, en aquellos pliegues donde resulte conveniente en función del tamaño del fuelle.

SISTEMA 2
Dispositivo de estiramiento en forma de tijeras, idóneo para aquellos elementos que no van guiados mediante los marcos intermedios.

Formas de sujeción final a la máquina

• En el sistema de marcos metálicos de acero, tanto las formas como los orificios de amarre, deberán ser especificados por el cliente.
• En la fijación mediante velcro, una parte del mismo va unida al marco final del fuelle, y la otra parte, unida al bastidor de la máquina.

1. Marcos finales de sujeción a la máquina
2. Pliegue entero
3. Medio pliegue
4. Marco mayor que el pliegue
5. Fijación mediante velcro
